طرح استخر سرپوشیده_(۲۰۰۴ dwg)

طرح استخر سرپوشیده_(۲۰۰۴ dwg)

تومان 10,400

توضیحات محصول

طرح استخر سرپوشیده_(۲۰۰۴ dwg)

عنوان رساله :  طرح استخر سرپوشیده_(۲۰۰۴ dwg)

فایل ذخیره شده : طراحی شده با نرم افزار اتوکد

حجم فایل:  ۲٫۶۵ MB

.

فهرست مطالب :

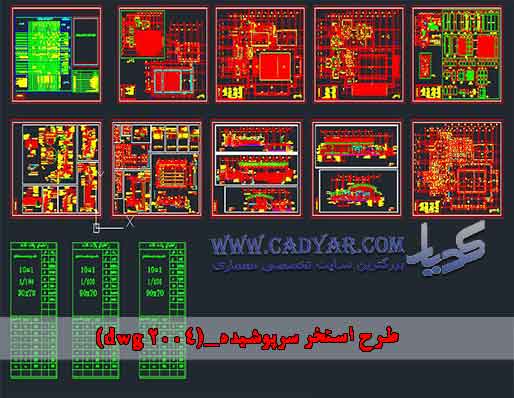

فهرست نقشه ها:

  • پلان مبلمان طبقه همکف مقیاس (۱/۱۰۰)
  • پلان اندازه گذاری طبقه همکف مقیاس (۱/۱۰۰)
  • پلان مبلمان و اندازه گذاری طبقه اول مقیاس (۱/۱۰۰)
  • پلان زیرزمین مقیاس (۱/۱۰۰)
  • پلان بام مقیاس (۱/۱۰۰)
  • نمای شمال شرقی مقیاس (۱/۱۰۰)
  • نمای شمال غربی مقیاس (۱/۱۰۰)
  • برش مقاطع A-A   مقیاس (۱/۱۰۰)
  • برش مقاطع B-B مقیاس (۱/۱۰۰)
  • برش مقاطع C-C مقیاس (۱/۱۰۰)
  • جزئیات مقیاس (۱/۲۵)
  • جزئیات و بزرگنمایی ها مقیاس (۱/۲۵)
  • پلان سقف کاذب طبقه همکف و تیپ بندی دروپنجره

ریزفضاهای پلان استخر سرپوشیده :

  • پیش فضای ورودی-
  • سرسرای ورو-
  • اتاق مدیر-
  • اتاق کمکهای اولیه-
  • سرویس بهداشتی فضای خشک-
  • اتاق تابلو برق-
  • تی شویی-
  • سرویس بهداشتی فضای تر-
  • راهروی استخر-
  • رختکن استخر-
  • اتاقکهای تعویض لباس-
  • دوش-
  • محوطه دوشها-
  • اتاق نجات غریق-
  • پذیرش و کفشداری-
  • رختکن سونا و جکوزی-
  • حوضچه آب سرد-
  • اتاق جکوزی-
  • جکوزی-
  • سونای بخار-
  • کوره های گرم-
  • سونای خشک-
  • پاشویه ضدعفونی-
  • سالن استخر-
  • انبار-
  • اتاق پله-
  • استخر کودکان-
  • استخر بزرگسالان-
  • پیاده رو اطراف ساختمان-
  • باغچه-
  • بام موتورخانه-
  • دودکش موتورخانه-
  • تراس-
  • بام طبقه همکف-
  • سقف پوش سرسرای سونا-
  • سقف پوش رختکن سونا-
  • سایبان ورودی-
  • سقف پوش سرسرای ورودی-
  • سقف پوش رختکن استخر-
  • لاسوریت های ۹۰*۹۰-
  • موقعیت استقرار لاسوریتهای ۱۲۰*۱۲۰-
  • موتورخانه-
  • کانال تاسیسات محوطه-

نگارخانه:

طرح استخر سرپوشیده_(2004 dwg)
طرح استخر سرپوشیده_(۲۰۰۴ dwg)
طرح استخر سرپوشیده_(2004 dwg)
طرح استخر سرپوشیده_(۲۰۰۴ dwg)

خرید و دانلود آنی
