توضیحات محصول

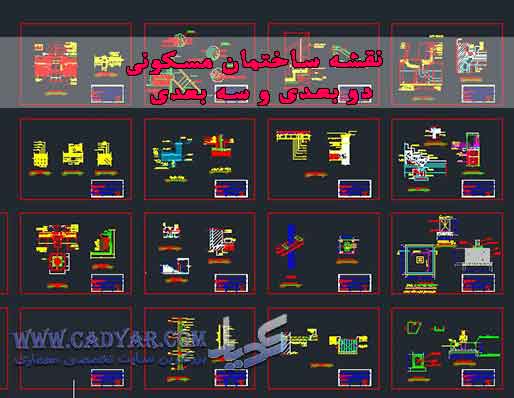

نمونه نقشه ساختمان مسکونی دو بعدی و سه بعدی
عنوان نقشه : نمونه نقشه ساختمان مسکونی دو بعدی و سه بعدی
فایل ذخیره شده : نقشه ها در قالب اتوکد (۲۰۰۴ dwg)
حجم فایل: ۷٫۲۳ MB
.
فهرست مطالب :
فایل ترسیمی شامل:
-
- پلان دو بعدی با فرمت اتوکد (۲۰۰۴ dwg)
- پلان سه بعدی ساختمان با نمای رومی و با فرمت اتوکد (۲۰۰۴ dwg)
- دیتیلها یا جزئیات اجرای در ساختمان مورد نظر با فرمت اتوکد (۲۰۰۴ dwg)
پلان های ترسیمی شامل :
- سایت پلان در مقیاس (۱/۵۰۰)
- پلان موقعیت مقیاس (۱/۵۰۰)
- پلان تیرریزی مقیاس (۱/۱۰۰)
- پلان فنداسیون و ستون گذاری مقیاس (۱/۱۰۰)
- پلان اندازه گذاری و مبلمان پارکینگ مقیاس (۱/۱۰۰)
- پلان اندازه گذاری و مبلمان طبقه اول مقیاس (۱/۱۰۰)
- پلان اندازه گذاری و مبلمان طبقه دوم مقیاس (۱/۱۰۰)
- پلان پشت بام و شیب بندی مقیاس (۱/۱۰۰)
- نمای شمالی مقیاس (۱/۱۰۰)
- نمای جنوبی مقیاس (۱/۱۰۰)
- برش A-A مقیاس (۱/۱۰۰)
- برش B-B مقیاس (۱/۱۰۰)
- برش C-C مقیاس (۱/۱۰۰)
پلان های سه بعدی ساختمان :
- پلان سه بعدی فنداسیون مقیاس (۱/۱۰۰)
- پلان سه بعدی اسکلت ساختمان مقیاس (۱/۱۰۰)
- پلان سه بعدی نمای ساختمان مقیاس (۱/۱۰۰)
دتایل های اجرای ساختمان مورد نظر :
- دتایل کف شور مقیاس (۱/۱۰)
- دتایل آبرو کف و پشت بام مقیاس (۱/۱۰)
- دتایل گودبرداری مقیاس (۱/۱۰)
- دتایل اتصال نرده به پله مقیاس (۱/۱۰)
- دتایل اجرای کاسه توالت مقیاس (۱/۱۰)
- دتایل آبرو در کنار دست انداز مقیاس (۱/۱۰)
- دتایل کف در زیرزمین مقیاس (۱/۱۰)
- دتایل کف سازی مقیاس (۱/۱۰)
- دتایل کف در طبقات مقیاس (۱/۱۰)
- جزئیات جان پناه مقیاس (۱/۱۰)
- جزئیات دیوار سرویس مقیاس (۱/۱۰)
- دتایل عایق پشت بام مقیاس (۱/۱۰)
- دتایل پله سنگی داخلی مقیاس (۱/۱۰)
- دتایل پنجره مقیاس (۱/۱۰)
- دتایل کف شوی در طیقات مقیاس (۱/۱۰)
- دتایل دستشوی پایه دار مقیاس (۱/۱۰)
- دتایل شیب پارکینگ مقیاس (۱/۱۰)
- دتایل عایق کاری دیوار زیرزمین مقیاس (۱/۱۰)
- دیتیل کف شور مقیاس (۱/۱۰)
- دیتیل شناژ مقیاس (۱/۱۰)
- دتایل طولی ستون تیپ C1 مقیاس (۱/۱۰)
- دتایل اتصال پل به ستون مقیاس (۱/۱۰)
- دتایل مهار بندی طاق ضربی مقیاس (۱/۱۰)
