توضیحات محصول

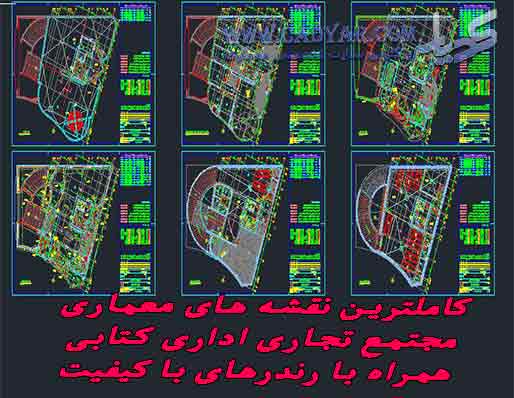

نقشه های معماری مجتمع تجاری اداری کتابی همراه با رندر
عنوان فایل : نقشه های معماری مجتمع تجاری اداری کتابی همراه با رندر
فایل ذخیره شده:
- نقشه ها در قالب اتوکد (۲۰۰۴ dwg)
- رندر ها در قالب
حجم فایل: ۲٫۵۷ MB
.
فهرست مطالب :
پلان های ترسیمی موجود در پروژه اتوکد مجتمع تجاری اداری کتابی :
- پلان زیرزمین دوم در مقیاس (۱/۱۰۰)
- پلان زیر زمین اول در مقیاس (۱/۱۰۰)
- پلان طبقه همکف در مقیاس (۱/۱۰۰)
- پلان طبقه اول در مقیاس (۱/۱۰۰)
- پلان تیپ طبقات دوم تا پنجم در مقیاس (۱/۱۰۰)
- پلان خرپشته در مقیاس (۱/۱۰۰)
- پلان بام در مقیاس (۱/۱۰۰)
- مقطع B-B در مقیاس (۱/۱۰۰)
- مقطع A-A در مقیاس (۱/۱۰۰)
- نمای شمالی در مقیاس (۱/۱۰۰)
- نمای شرقی در مقیاس (۱/۱۰۰)
- نمای جنوبی در مقیاس (۱/۱۰۰)
- بزرگنمایی پله ها در مقیاس (۱/۱۰)
- تیپ بندی در و پنجره در مقیاس (۱/۱۰)
- پلان های سقف کاذب طبقات در مقیاس (۱/۱۰)
- جزئیات اجرای در مقیاس (۱/۱۰)
ریز فضاهای طراحی شده در مجتمع تجاری اداری کتابی :
- پارکینگ –
- موتورخانه-
- اتاق برق –
- انبار
- آسانسور
- پله
- رامپ-
- سرایداری
- آشپزخانه-
- خدمات آشپزخانه
- ورودی (طبقه همکف)
- لابی ورودی-
- پزیرش
- سالن
- آماده سازی غذا-
- سرویس بهداشتی مردانه (طبقه همکف)
- سرویس بهداشتی زنانه (طبقه همکف)
- اتاق اداری
- پله ارتباطی سالن ها-
- تی شوی
- ورودی (طبقه ۲،۳،۴،۵)
- آشپزخانه (طبقه ۲،۳،۴،۵)-
- پذیرای و نهارخوری (طبقه ۲،۳،۴،۵)
- سرویس بهداشتی (طبقه ۲،۳،۴،۵)
- حمام (طبقه ۲،۳،۴،۵)
- هال خصوصی (طبقه ۲،۳،۴،۵)
- اتاق خواب (طبقه ۲،۳،۴،۵)-
- اتاقک آسانسور
- پیش ورودی بام-
- پشت بام
نگارخانه:
