توضیحات محصول
نقشه فرهنگسرای مهر جوان اتوکد
عنوان فایل : نقشه ویلا دوبلکس (اتوکد + طرح سه بعدی)
فایل ذخیره شده: طراحی شده با اتوکد (۲۰۰۴ dwg)
حجم فایل: ۲٫۴۲ MB
.
فهرست نقشه ها :
- سایت پلان در مقیاس (۱/۵۰۰)
- پلان زیر زمین در مقیاس (۱/۱۰۰)
- پلان سرایداری در مقیاس (۱/۱۰۰)
- پلان اندازه گذاری طبقه همکف در مقیاس (۱/۱۰۰)
- پلان مبلمان طبقه همکف در مقیاس (۱/۱۰۰)
- پلان اندازه گذاری طبقه اول در مقیاس (۱/۱۰۰)
- پلان مبلمان طبقه اول در مقیاس (۱/۱۰۰)
- پلان اندازه گذاری طبقه دوم در مقیاس (۱/۱۰۰)
- پلان مبلمان طبقه دوم در مقیاس (۱/۱۰۰)
- برش A-A در مقیاس (۱/۱۰۰)
- برش B-B در مقیاس (۱/۱۰۰)
- برش C-C در مقیاس (۱/۱۰۰)

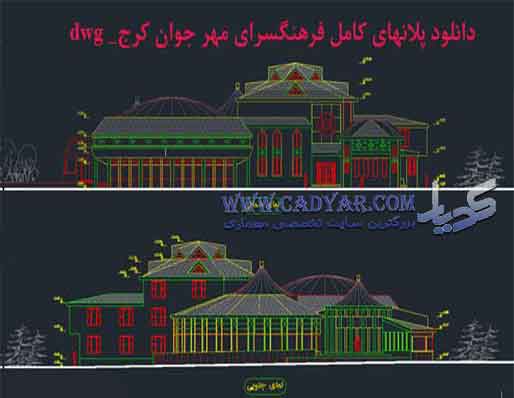

- نمای غربی در مقیاس (۱/۱۰۰)
- نمای شرقی در مقیاس (۱/۱۰۰)
- نمای شمالی در مقیاس (۱/۱۰۰)
- نمای جنوبی در مقیاس (۱/۱۰۰)
ریز فضاها :
-
- پلان همکف :
- رستوران
- نمایشگاه
- آمفی تئاتر روباز
- بخش اداری
- لابی
- ورودی
- سالن انتظار
- اتاق کنترل
- بوفه
- نمازخانه
- آبدارخانه
- سرویس بهداشتی بانوان
- سرویس بهداشتی آقایان،
- آمفی تئاتر
- سن
- اتاق پشت سن
- و…
- پلان طبقه اول شامل :
- کلاس آموزشی کتابخانه
- سالن مطالعه
- کتابداری
- کارگاه
- سرویس بهداشتی آقایان و بانوان
- آمفی تئاتر
- و…
- پلان طبقه دوم شامل :
- کارگاه و کلاسهای آموزشی
- پلان همکف :
نگارخانه:
