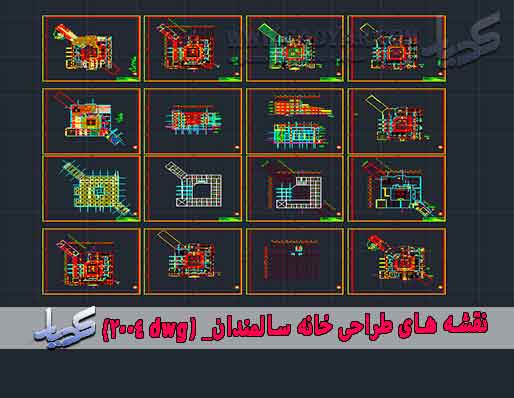

نقشه های طراحی خانه سالمندان_ dwg
عنوان فایل : نقشه های طراحی خانه سالمندان_ dwg
فایل ذخیره شده : طراحی شده با اتوکد (۲۰۰۴ dwg)
حجم فایل : ۴٫۹۲ MB
.
فهرست نقشه ها :
- پلان مبلمان و اندازه گذاری طبقه زیرزمین مقیاس (۱/۱۰۰)
- پلان مبلمان و اندازه گذاری طبقه همکف مقیاس (۱/۱۰۰)
- پلان مبلمان و اندازه گذاری طبقه اول مقیاس (۱/۱۰۰)
- پلان مبلمان و اندازه گذاری طبقه دوم مقیاس (۱/۱۰۰)
- پلان مبلمان و اندازه گذاری طبقه سوم مقیاس (۱/۱۰۰)
- پلان فنداسیون مقیاس (۱/۱۰۰)
- پلان آکس بندی مقیاس (۱/۱۰۰)
- برش A-A مقیاس (۱/۱۰۰)
- برش B-B مقیاس (۱/۱۰۰)
- نمای شرقی مقیاس (۱/۱۰۰)
- نمای غربی مقیاس (۱/۱۰۰)
- نمای جنوبی مقیاس (۱/۱۰۰)
- نمای شمالی مقیاس (۱/۱۰۰)
دتائیل جزئیات :
- جزئیات سقف بام
- جزئیات سقف طبقات
- جزئیات ذیوارهای بلوک بتنی
- جزئیات دیوار سفالی غیرباربر با پوشش اندود گچی
- و….
ریز فضای طبقه زیر زمین:
- لابی-
- تاسیسات-
- کتابخانه-
- مخزن کتابخانه-
- فیزیوتراپی و توانبخشی-
- تزریقات و پرستاری-
- آتریم-
- راه پله و آسانسور-
- سرویس بهداشتی-
- سونا-
- رختکن-
- سالن اجتماعات-
- بدنسازی-
- استخر-
ریز فضای طبقه همکف :
- لابی-
- ورودی-
- گالری-
- مالی-
- کنفرانس و منشی-
- مدیریت-
- روابط عمومی-
- اتاق کنترل-
- راه پله و آسانسور-
- سرویس بهداشتی-
- بالابر غذا-
- هماهنگی-
- مددکاری-
- کارشناس بهداشت و تغذیه-
- اتاق استراحت راننده تاکسی-
- اتاق انتظار تاکسی-
- آتریم-
- حیاط مرکزی-
- بایگانی فعال-
- بایگانی راکد-
- غذاخوری کارکنان-
- غذاخوری سالمندان-
- ….
ریز فضای طبقه اول :
- کارگاه-
- خوابگاه سالمندان آقایان-
- خوابگاه سالمندان بانوان-
- اتاق استراحت کارکنان آقایان-
- اتاق استراحت کارکنان بانوان-
- …
ریز فضای فضاهای طبقه دوم :
- تاسیسات-
- سالن اجتماعات-
- …
ریز فضای فضاهای طبقه سوم :
- مخزن کتابخانه-
- لابی-
- سالن اجتماعات-
- …
