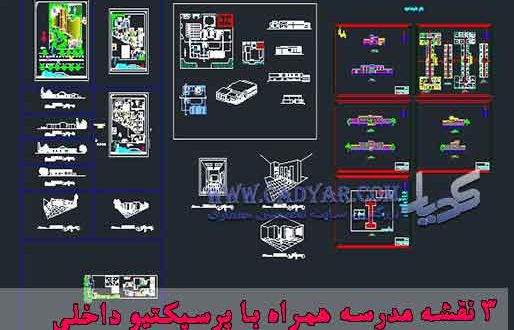

سه نمونه نقشه مدرسه همراه با پرسپکتیو داخلی_dwg
عنوان فایل : سه نمونه نقشه مدرسه همراه با پرسپکتیو داخلی_dwg
فایل ذخیره شده: در قالب انوکد و با فرمت (۲۰۰۴ dwg)
حجم فایل: ۱۲٫۱ MB
در این پست از بزرگترین سایت تخصصی معماری (کدیار) ، سه نمونه نقشه مدرسه همراه با پرسپکتیو داخلی_dwg طراحی شده با نرم افزار اتوکد آماده کرده ایم . در ادامه همین اطلاعات بیشتری در اختیار شما دوستان قرار می دهیم.
نقشه پیش روی شما شامل پلان های طراحی سه مدرسه با چیدمان و سایت پلان های کاملا متفاوت که دو نقشه اول و دوم به صورت یک طبقه و نقشه سوم در دو طبقه طراحی شده است.
لازم به ذکر است که پلان مدرسه سوم شامل ۱۸ کلاس درس و همراه با طراحی زمین ورزش و زمین فوتبال , که مناسب برای دانش آموزان راهنمای می باشد.
فهرست نقشه ها :
- پلان سه مدرسه با فرمت اتوکد
- طراحی پرسپکتیو از نما و فضای داخلی مدرسه با نرم افزار اتوکد
پلانهای ترسیمی مدرسه اول با فرمت اتوکد شامل :
- سایت پلان مقیاس (۱/۱۰۰)
- پلان مبلمان طبقه همکف مقیاس (۱/۱۰۰)
- پلان اندازه گذاری طبقه همکف مقیاس (۱/۱۰۰)
- نمای شمالی مقیاس (۱/۱۰۰)
- نمای غربی مقیاس (۱/۱۰۰)
- برش A-A مقیاس (۱/۱۰۰)
- برش B-B مقیاس (۱/۱۰۰)
- دو پرسپکتیو خارجی از مدرسه از دید انسان
نقشه های ترسیمی مدرسه دوم :
- طبقه همکف مقیاس (۱/۱۰۰)
- سایت پلان مقیاس (۱/۵۰۰)
- دو نما اصلی مقیاس (۱/۱۰۰)
- دو برش از مدرسه مقیاس (۱/۱۰۰)
- سه پرسپکتیو داخلی از نمای داخلی
- پرسپکتیو خارجی از دید پرنده
نقشه های ترسیمی مدرسه سوم با فرمت اتوکد شامل :
- پلان طبقه همکف مقیاس (۱/۱۰۰)
- پلان مبلمان طبقه همکف مقیاس (۱/۱۰۰)
- پلان طبقه اول مقیاس (۱/۱۰۰)
- پلان مبلمان طبقه اول مقیاس (۱/۱۰۰)
- برش A-A مقیاس (۱/۱۰۰)
- برش B-B مقیاس (۱/۱۰۰)
- نمای شمالی مقیاس (۱/۱۰۰)
- نمای جنوبی مقیاس (۱/۱۰۰)
- نمای شرقی مقیاس (۱/۱۰۰)
- نمای غربی مقیاس (۱/۱۰۰)
- سایت پلان مقیاس (۱/۲۰۰)
نگارخانه:
