نمونه نقشه ساختمان مسکونی
عنوان نقشه : نمونه نقشه ساختمان مسکونی
فایل ذخیره شده : نقشه ها در قالب اتوکد (۲۰۰۴ dwg)
حجم فایل: ۲٫۹ MB

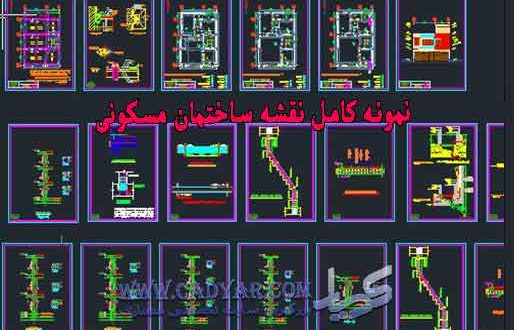

در این پست از بزرگترین سایت تخصصی معماری (کدیار) ، نقشه های یک ساختمان مسکونی دو طبقه با متراژ ۹۰ متر در ۷۴ شیت در اختیار شما دوستان قرار میدهیم , که نمونه های از اسکرین شات شیت ها را در آخر همین صفحه قرار داده ایم. با ما همراه باشید.
این ساختمان مسکونی با زیربنای ساخت ۱۵۰ متر در دو طبقه بر روی زمینی با متراژ ۹۰ متر ساخته شده است.همچین ساختمان مذکور به صورت دوطرف باز که دارای دو حیاط یکی در شمال ساختمان و دیگری در جنوب آن می باشد که از دو طرف نور طبیعی میگیرد.
این فایل معماری به صورت کامل و کاملا اجرای همراه با تمامی دیتایل های ساختمانی , پلان ها و مشخصات فنی و اجرای ساختمان در ۷۴ شیت می باشد.
فایل ترسیمی شامل موارد زیر می باشد که به صورت فایل اتوکد است.
- کروکی ملک
- سایت پلان
- پلان همکف: دارای دو پارکینگ،هال،اتاق خواب،سرویس بهداشتی
- پلان طبقه اول:دارای هال،دو اتاق خواب،هالچه،آشپزخانه،سرویس بهداشتی و حمام
- پلان اندازه گیری طبقه همکف
- پلان اندازه گیری طبقه اول
- پلان تیرریزی خرپشته
- برش A-A
- برش B-B
- نمای جنوبی نمای شرقی
- پلان شیب بندی بام
- پلان تیرریزی سقف طبقه همکف
- پلان تیرریزی طبقه اول
- پلان پی کنی
- پلان فونداسیون
- پلان آکس بندی ستونها
- مشخصات فنی و اجرای ساختمان
- جدول ابعاد ستونها
- جدول میلگرد ستونها
- پلان تیپ بندی
- پلان اندازه گیری طبقه دوم
- دیتیلهای شهرداری
- دیتیلهای اجرای
